1. Giới thiệu chung
Phần mềm Gerber (hay Gerber Accumark) là một trong những phần mềm thiết kế mẫu thời trang trên máy tính đang được rất nhiều doanh nghiệp may mặc và thời trang tại Việt Nam sử dụng. Phần mềm này hỗ trợ thiết kế rập mẫu – giác sơ đồ – nhảy size – tính định mức, với những đặc điểm nổi bật như: độ chính xác cao, năng suất cao, tiết kiệm thời gian, giảm nhân công, giao diện bắt mắt và dễ dàng sử dụng và lưu trữ hoặc trao đổi dữ liệu. Ngày nay, nhiều công ty vừa và lớn trong ngành may mặc nhận mẫu từ các công ty khác, đặc biệt là trong các chuỗi cung ứng toàn cầu. Việc nhận và xử lý mẫu từ các công ty khác không chỉ đơn giản là nhận tệp Gerber mà còn bao gồm việc chuyển đổi mẫu giữa các định dạng, phần mềm thiết kế, và tiêu chuẩn khác nhau.
Hiện tại trường Đại học Công nghiệp Dệt may Hà nội cũng đang giảng dạy phần mềm Gerber tuy nhiên mới chỉ dừng ở giảng dạy phương pháp thiết kế các sản phẩm mà chưa có tài liệu nào đề cập đến nội dung gửi và nhận mẫu từ Gerber sang phần khác. Việc chuyển đổi giữa các định dạng này có thể gặp khó khăn, đặc biệt khi tệp được xuất không hoàn toàn cùng đuôi với phần mềm mà công ty mình đang sử dụng. Ngoài ra nhiều sinh viên sau khi ra trường cũng gặp khó khăn trong vấn đề gửi và nhận mẫu tại các doanh nghiệp.
Bài viết ngày hôm nay tác giả sẽ hướng dẫn phương pháp gửi và nhận mẫu từ phần mềm Gerber sang phần mềm khác một cách đơn giản và dễ thực hiện nhất.
2. Cách gửi và nhận mẫu giữa các phần mềm
2.1. Gửi và nhận đuôi “.Zip” trong Gerber
Trong phần mềm Gerber AccuMark, định dạng .zip được sử dụng để xuất và nhập dữ liệu mẫu rập, sơ đồ, thông số nhảy size giữa các máy tính hoặc giữa các phần mềm khác nhau. Dưới đây là hướng dẫn chi tiết cách gửi và nhận file .zip.
2.1.1. Gửi đuôi “Zip” trong Gerber (Gửi mẫu Gerber cho khách hàng):
Bước 1. Từ bảng Gerber Lanchpad à AccuMark Explorer, Utilities à chuột trái vào biểu tượng AccuMark Explore (Nút 4 Hình 2.1) à Chọn các dữ liệu cần nén à Chọn Export
|
a. Nút 4 AccuMark Explorer, Utilities (Quản lý dữ liệu và các tiện ích)
|
|
b. Mở miền lưu trữ mẫu cần nén
|
|
Hình 2.1. Lựa chọn dữ liệu gửi đi
|
|

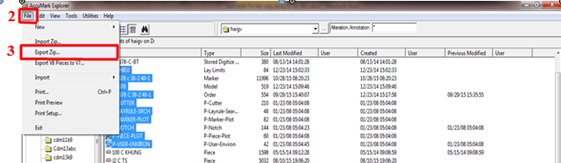

Hình 2.2. Lựa chọn chế độ gửi đi Export Zip
|
Bước 2. Chọn đường dẫn lưu file .Zip à Đặt tên file .Zip à Save.(Hình 2.3)
Hình 2.3. Đường dẫn lưu file. Zip
Bước 3. Chọn Ok à Ok ( Hình 2.4)
|
Hình 2.4. Xác nhận Zip mẫu
|
2.1.2. Nhận đuôi .zip (Nhận File nén Gerber dạng .Zip)
Bước 1. Đường dẫn vào AccuMark Explorer tương tự B1 gửi mẫu(Hình 2.1) à Chọn ổ đĩa ở cột bên trái à Tạo miền lưu giữ định chứa file .Zip (Hình 2.5)
|

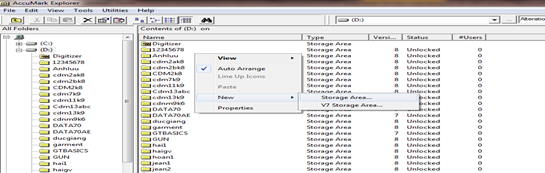

Hình 2.5. Miền lưu giữ file. Zip
|
Bước 2. Chọn miền à Vào File à Chọn Import Zip…(Hình 2.6)
Hình 2.6 Nhận mẫu về Import
Bước 3. Chọn đường dẫn đến thư mục lưu giữ mẫu à Chọn file mẫu .zip à Chọn Open àOK à OK (Hình 2.7)
|
Hình 2.7. File mẫu nhận về
|
2.2. Gerber nhận Lectra (File .Mdl), .Dxf (Đuôi chung ngành may)
File .Mdl là định dạng đặc trưng của Lectra, và Gerber có thể nhận và chuyển đổi các file này để tiếp tục quy trình thiết kế và sản xuất. Định dạng .dxf (Drawing Exchange Format) là một định dạng phổ biến khác trong ngành may, được sử dụng để trao đổi các bản vẽ kỹ thuật giữa các phần mềm khác nhau. Cả hai định dạng .mdl và .Dxf đều giúp kết nối và tối ưu hóa quy trình giữa các phần mềm CAD khác nhau, giúp người dùng tiết kiệm thời gian và cải thiện độ chính xác trong sản xuất.
Bước 1. Chọn Data Conversion Utility (Hình 2.8)
|
Hình 2.8. Đường dẫn nhận mẫu Data Conversion Utility
|
Bước 2. Vào View à Chọn Import to AccuMark (Hình 2.9)
Hình 2.9. Bảng nhận mẫu Import
Bước 3. Tại ô File Type chọn Lectra Design (*.mdl) nếu gửi đến là đuôi LECTRA(Hình 2.10) à Chọn ASTM/AAMA (*.dxf) nếu gửi đến là đuôi .dxf
|

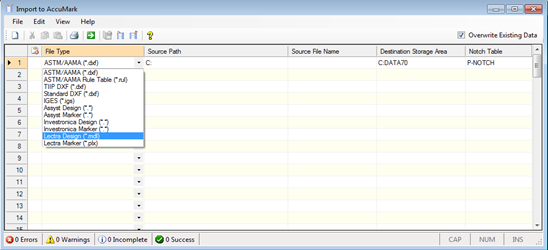

Hình 2.10. Lựa chọn đuôi để nhận mẫu
|
Bước 4. Tại ô Source Path chọn đường dẫn lưu File .Mdl (LECTRA) hoặc. Dxf (Hình 2.11)
|

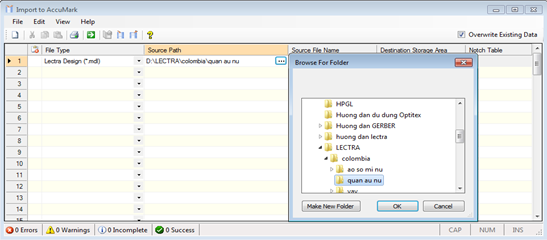

Hình 2.11. Đường dẫn lưu File .Mdl
|
Bước 5. Tại ô Source File Name chọn File .Mdl (LECTRA) hoặc. Dxf (Hình 2.12)
|
Hình 2.12. Lựa chọn File .Mdl (LECTRA) hoặc. Dxf
|

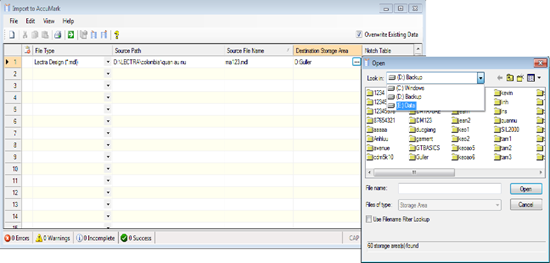

Bước 6. Tại ô Destination Storage Area chọn miền lưu mẫu (Hình 2.13)

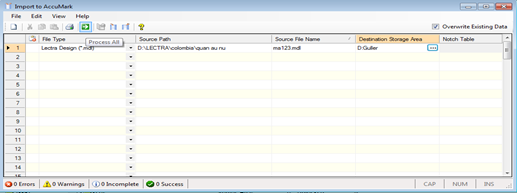

Hình 2.13. Lựa chọn miền lưu mẫu
Bước 7. Chọn Process All à Bảng Import Results hiện ra à Close (Hình 2.14)
2.3. Gerber gửi sang Dxf (Đuôi chung ngành may)
Bước 1. Chọn Data Conversion Utility (Hình 2.15)
|
Hình 2.15. Đường dẫn gửi mẫu Data Conversion Utility
|
Bước 2. Vào View à Chọn Options chọn mẫu xuất (Hình 2.16) à Tại hình 2.17 vào Units tích chọn đơn vị đo chọn đơn vị Metric: Cm ; Imperial: INCH à Ô Rule Options chọn Export Graded Nest(nếu gửi mẫu). Chọn Export with *Rul (gửi cả mẫu và nhảy mẫu) àOK

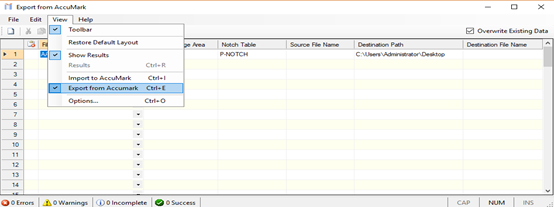

Hình 2.16. Đường dẫn xuất mẫu Export và chọn kiểu mẫu xuất
|
Hình 2.17. Xác nhận xuất mẫu
|
Bước 3. File Type chọn AAMA (*.dxf) nếu muốn xuất file đuôi .dxf (Hình 2.18)
|

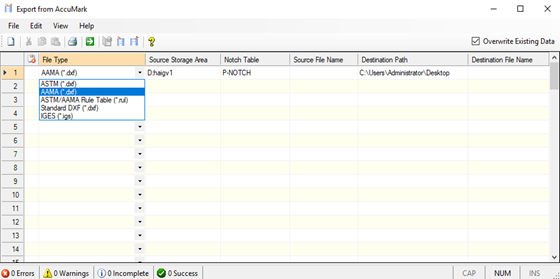

Hình 2.18. Chọn đuôi xuất đi
|
Bước 4. Chọn đường dẫn đến miền định xuất mẫu .dxf (Hình 2.19)
Hình 2.19. Đường dẫn đến miền xuất mẫu
Bước 5. Source File Name chọn File mẫu. dxf (Hình 2.20) Lưu ý: Lên lập bảng thống kê trước khi xuất file .Dxf.

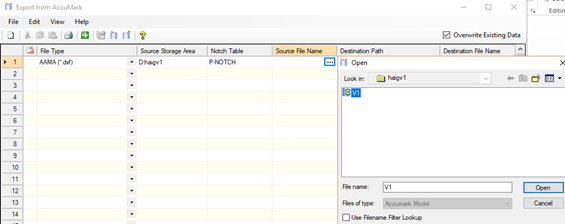

Hình 2.20. File mẫu cần xuất
Bước 6. Destination Storage Area chọn miền lưu mẫu (Hình 2.21)
|
Hình 2.21. Chọn miền lưu mẫu
|

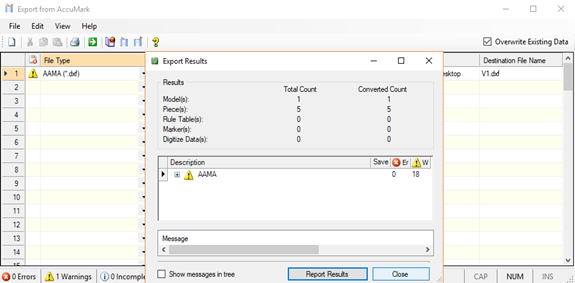

Bước 7. Destination File Name: Đặt tên file .dxf xuất ra (Có thể giữ nguyên tên). Chọn Process All à Bảng Export Results hiện ra à Close (Hình 2.22)
3. Một số vấn đề thường gặp trong quá trình chuyển đổi mẫu trên phần mềm Gerber
-
Không đúng định dạng file khi gửi/nhận: gửi file không đúng định dạng (*.zip, *.rul, *.mdl, *.plt,…)
- Giải pháp:
+ Kiểm tra định dạng file yêu cầu trước khi gửi.
+ Sử dụng chức năng File → Export trong Gerber để tạo đúng định dạng.
+ Nếu gửi qua mail, nên nén thư mục chứa các file liên quan (rập, mẫu, thông tin giác, ảnh,...) thành một file .zip.
-
Bị lỗi font hoặc hiển thị tiếng Việt khi mở file: khi nhận file từ máy khác, tên chi tiết, thông tin mẫu bị lỗi font (???, ký tự lạ)
- Giải pháp:
+ Đổi font trên máy theo định dạng tương thích, ưu tiên dùng font Unicode.
+ Cài đặt các font thường dùng như Arial, Tahoma, hoặc Times New Roman.
-
Không mở được file do sai đường dẫn hoặc thiếu file: sau khi nhận mẫu về, không mở được vì phần mềm báo thiếu miền lưu trữ, bảng thống kê, bảng quy tắc nhả mẫu, thiết chi tiết… (storage area, model, piece, rule table…)
- Giải pháp:
+ Kiểm tra xem đã xuất file Import đúng toàn bộ thư mục chứa file chưa.
+ Trong AccuMark Explorer, cần tạo đúng Storage Area để chứa dữ liệu.
+ Sử dụng Utilities → Import ZIP Archive để đảm bảo đầy đủ.
-
Dữ liệu rập bị thiếu hoặc sai khi gửi đi: gửi thiếu file (ví dụ thiếu file rule, model, piece), bên nhận không thể mở hoặc thiếu chi tiết rập.
- Giải pháp:
+ Kiểm tra kỹ trước khi gửi: File rập(.mdl); Chi tiết rập:(.pce); Định mức(.rul); File sơ đồ( .plt)
+ Dùng chức năng Data Management để gom dữ liệu đầy đủ.
-
Sai phiên bản phần mềm: bên nhận dùng phiên bản Gerber khác (thấp hoặc cao hơn), có thể không mở hoặc lỗi file.
- Giải pháp:
+ Kiểm tra về phiên bản phần mềm khi gửi nhận.
+ Nếu cần, lưu file ở định dạng tương thích với phiên bản cũ hơn (nếu phần mềm cho phép).
4. Kết luận
Các phần mềm tin học trong ngành may đã được thực hiện trong nhiều công đoạn của quá trình sản xuất, trên cả những mặt hàng quần áo thông thường hay những sản phẩm thời trang cao cấp. Nhờ đó việc tự động hóa sản xuất ngành may đạt hiệu quả kinh tế cao, tiết kiệm thời gian, nhân công, chi phí sản xuất. Trong ngành may mặc, Gerber không chỉ là một phần mềm thiết kế quan trọng trong việc thiết kế mẫu và cắt vải. Các tệp đuôi .zip của Gerber có thể xuất sang các dạng đuôi khác như .mdl Lectra và .dxf đuôi chung ngành may. Tuy nhiên việc chuyển đổi mẫu Gerber giữa các công ty trong quy trình sản xuất hiện nay đang trở thành một yếu tố quan trọng trong chuỗi cung ứng. Mặc dù có thể gặp phải một số khác biệt về phần mềm thiết kế, tiêu chuẩn xuất tệp, và yêu cầu sản xuất, nhưng với việc sử dụng các công cụ chuyển đổi tệp các công ty có thể tối ưu hóa quy trình nhận mẫu và tiết kiệm thời gian trong việc chuyển đổi mẫu giữa các phần mềm và định dạng khác nhau
Để người học hiểu được các kiến thức cơ bản, nền tảng về phương pháp chuyển đổi mẫu, hi vọng với bài viết này sẽ phần nào giúp ích cho các doanh nghiệp, giảng viên, sinh viên biết thêm về phương pháp chuyển đôi mẫu từ phần mềm Gerber sang phần mềm khác một cách đơn giản và dễ thực hiện nhất.
